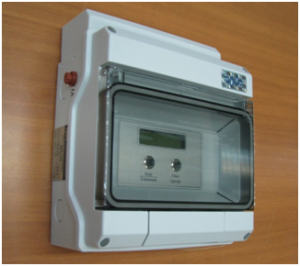

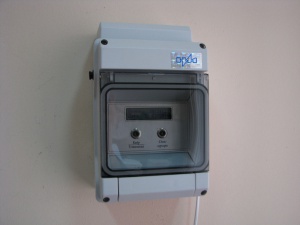

Часовые станции серии ПИК

Часовые станции серий ПИК-М, ПИК-2М, ПИК-3М предназначены для управления и синхронизации вторичных часов (стрелочных и цифровых), для программно-временного управления исполнительными устройствами и для синхронизации с точным временем периферийных устройств и систем, входящих в единую систему точного времени здания, сооружения, или комплекса зданий, сооружений.

Часовые станции серий ПИК-М, ПИК-2М, ПИК-3М изготовлены в соответствии с ТУ № ИРГА403527.030, соответствуют требованиям ГОСТ Р МЭК 60065-2009, ГОСТ Р 51318.14.1-2006 (раздел4).

Основные параметры часовых станций



Часовые станции серии «ПИК-М»

Часовые станции серии «ПИК-2М»

Часовые станции серии «ПИК-3М»

Примечания

Количество линий (каналов) управления вторичными часами

до 3-х

4-6

до 2-х



Допустимая нагрузка по каждой линии

0,5 А

1 А

0,5 А или 1 А



Параметры сигналов управления часами

Импульсы напряжения амплитудой 24 В переменной полярности

Импульсы напряжения амплитудой 27 В переменной полярности

Импульсы напряжения амплитудой 24 В переменной полярности

Соответствует

ГОСТ 27576 – 87

Защита от короткого замыкания на линии с индикацией номера аварийной линии

Да

Да

Да



Автоматическое восстановление показаний вторичных часов после перерыва электропитания длительностью до 90 суток или после устранения аварии на линии

Да

Да

Да



Управление вторичными цифровыми часами типа «Пояс» по тем же линиям что и вторичными стрелочными

Опция

Опция

Опция



Синхронизация времени часовой станции по сигналам точного времени, передаваемым по каналам городской радиотрансляционной сети

Да

Да

Да

Программа «Радио России» или программа «Маяк-24»

Синхронизация времени и даты часовой станции по сигналам точного времени, передаваемым космическими навигационными системами ГЛОНАСС или GPS

Опция

Опция

Опция

Станции комплектуются приемником GPS/ГЛОНАСС, антенной и антенным кабелем

Точность поддержания шкалы времени в режиме хронометрической автономности

1 с/сутки

1 с/сутки

1 с/сутки



Передача и (или) прием хронометрической информации через интерфейс RS232

Опция

Опция

-



Передача и (или) прием хронометрической информации через интерфейс RS485

Опция

Опция

-



Встроенный NTP сервер

Опция

Опция

Опция



Автоматическое включение внешних устройств в программируемые пользователем моменты времени по недельной программе («сухие» контакты на 220 В)

Опция

Опция

-

Например, включение звонков громкого боя в учебных заведениях

Нагрузка на «сухие» контакты 220 В

3 А (стандарт), 10 А (опция)

3 А (стандарт), 10 А (опция)

-



Воспроизведение музыкальных и (или) речевых фрагментов в программируемые пользователем моменты времени по недельной программе

-

-

Да

 Воспроизведение музыкальных звонков в учебных заведениях, системы оповещения, имитация колокольного боя курантов башенных часов

Уровень напряжения на аудио-выходе

-

-

250 мВ



Напряжение питания часовой станции

Однофазная сеть 220 В,
50 Гц

Однофазная сеть 220 В,
50 Гц

Однофазная сеть 220 В,
50 Гц

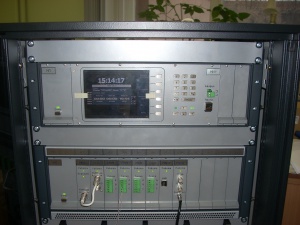

  Часовые станции «Мост-1»

Часовые станции Мост-1 предназначены для управления и синхронизации вторичных часов (стрелочных и цифровых), для программно-временного управления исполнительными устройствами и для синхронизации с точным временем периферийных устройств и систем, входящих в единую систему точного времени здания, сооружения, или комплекса зданий, сооружении. В отличие от станций типа ПИК имеют более развитую многофункциональность, бОльшую многоканальность, гибкую, наращиваемую структуру за счет модульной, расширяемой конструкции и соответствующего ПО. Кроме того, Мост-1 имеют бОльшую хронометрическую точность при автономной работе без источника внешней синхронизации.

Часовые станции «МОСТ-1» изготовлены в соответствии с ТУ № ИРГА2.817.061ТУ, соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Основные параметры Часовой стации "Мост-1"

Часовая станция «Мост-1»

Примечания

6,2-дюймовый цветной дисплей контроля и управления станцией и встроенная многофункциональная клавиатура



Используется одноплатный индустриальный компьютер для управления станцией

Количество линий (каналов) управления вторичными часами

до 255

Модульная, наращиваемая конструкция станции.

Корпус – 19-дюймовый шкаф с набором субблоков и ТЭЗов.

Допустимая нагрузка по каждой линии

0,5А



Параметры сигналов управления часами

Импульсы напряжения амплитудой 24-27В переменной полярности

Соответствует

ГОСТ 27576 – 87

Защита от короткого замыкания на линии с индикацией номера аварийной линии

Да



Автоматическое восстановление показаний вторичных часов после перерыва электропитания длительностью до 90 суток или после устранения аварии на линии

Да



Управление вторичными цифровыми часами типа «Пояс» по тем же линиям что и вторичными стрелочными

Да



Синхронизация времени и даты часовой станции по сигналам точного времени, передаваемым по каналам ГЛОНАСС /GPS

Да

Станции комплектуются приемником GPS/

ГЛОНАСС, антенной и антенным кабелем 60м

Точность поддержания шкалы времени в режиме хронометрической автономности

0,01с в сутки

Используется термостабилизированный и термостатированный высокоточный генератор

Передача хронометрической информации через интерфейс RS232

Да



Передача и (или) прием хронометрической информации через интерфейс RS485

Да



Передача хронометрической информации через интерфейс Ethernet

Да



Автоматическое включение внешних устройств в программируемые пользователем моменты времени по годовой программе («сухие» контакты на 220В)

Опция

Например, включение звонков громкого боя в учебных заведениях

Нагрузка на «сухие» контакты 220В

3А (стандарт), 10А (опция)



Поддержание полной функциональной работоспособности станции при отключении питания длительностью до 2 часов

Опция
